Prášková kabina

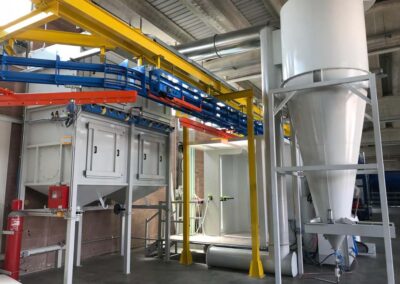

L.E.M. IMPIANTI CZ v první linii inovací nabízí novou automatickou kabinu pro práškové lakování.
Navržena po několikaletých zkušenostech v oboru a naslouchání radám svých zákazníků, vytvořila produkt, který uspokojí všechny potřeby v sektoru aplikací práškových barev.

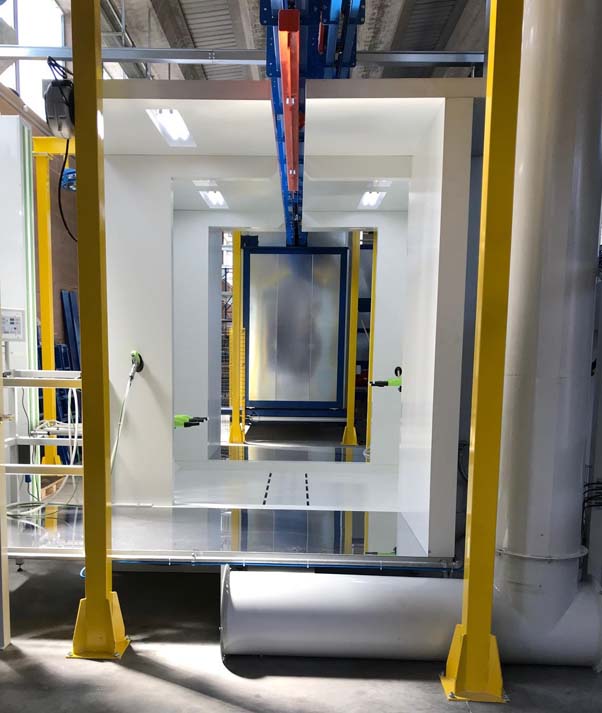

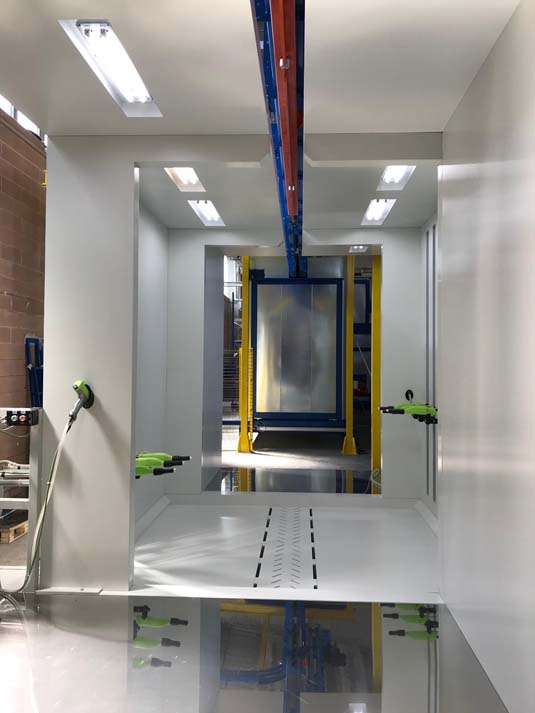

Automatická kabina obsahuje 2 automatické pozice (konstrukce s příslušnými otvory pro umístění manipulátorů) + 2 pozicemi pro ruční dostřik dílců.

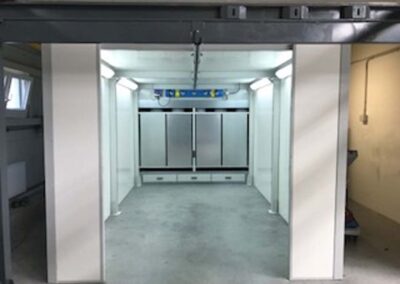

Kabina je celá vyrobena v antistatickém provedení z POLYPROPYLENU na nosné kovové konstrukci z ocelových profilů.
Spodní dno kabiny tvoří nakloněné roviny ústící k odsávacímu potrubí.
Sání probíhá pomocí vodorovného potrubí umístěného na spodní straně kabiny a připojeného potrubím k odsávací jednotce.
Nosný rám dopravníku je mimo pracovní prostor, aby se zabránilo škodlivému hromadění práškové barvy na vahadle nesoucí dílce.

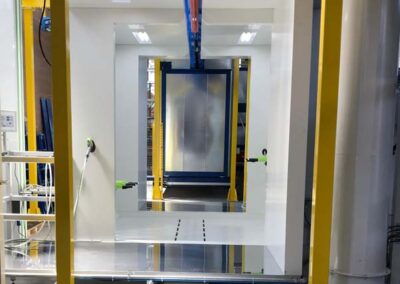

Protilehlé otvory pro umístění 2 manipulátorů, které jsou také naší výroby.

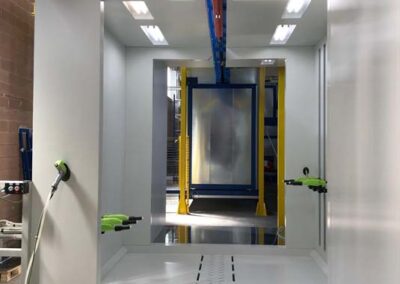

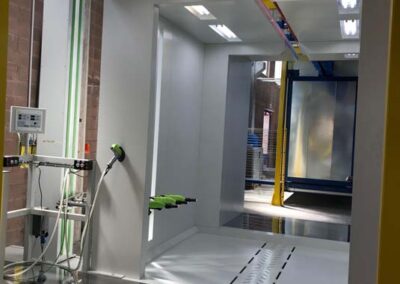

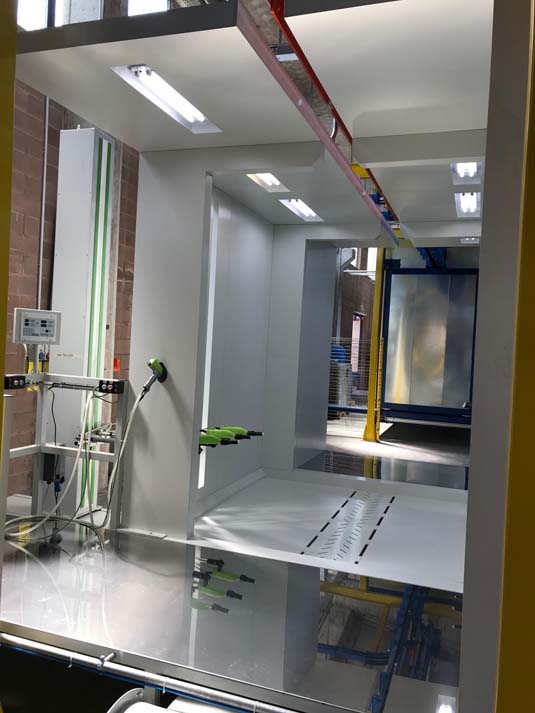

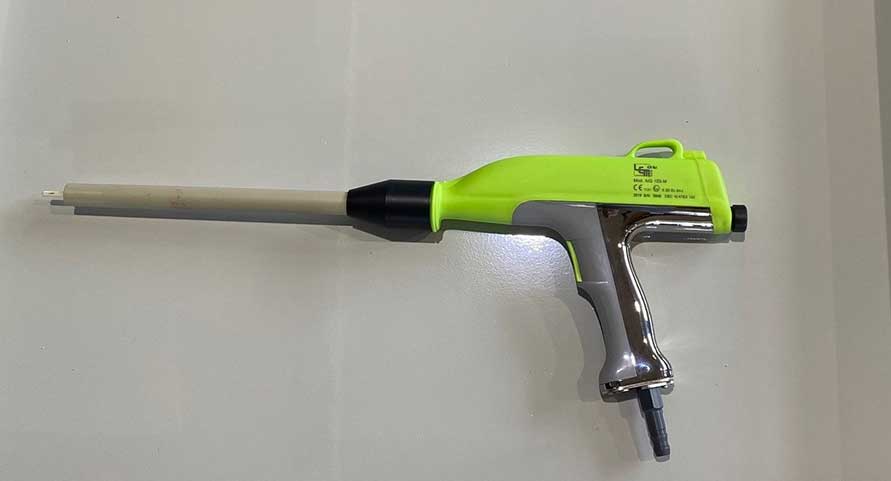

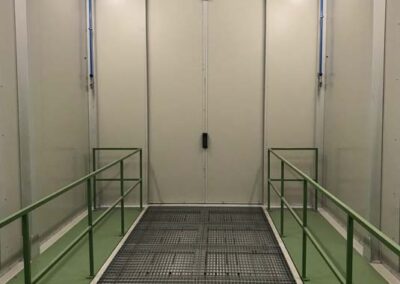

2 vnější boční pozice pro ruční dostřik dílců, nášlapná plocha pro obsluhu vyrobená z oceli 304 se zrcadlovým povrchem.
Spojovací potrubí mezi kabinou a odsávací jednotkou.

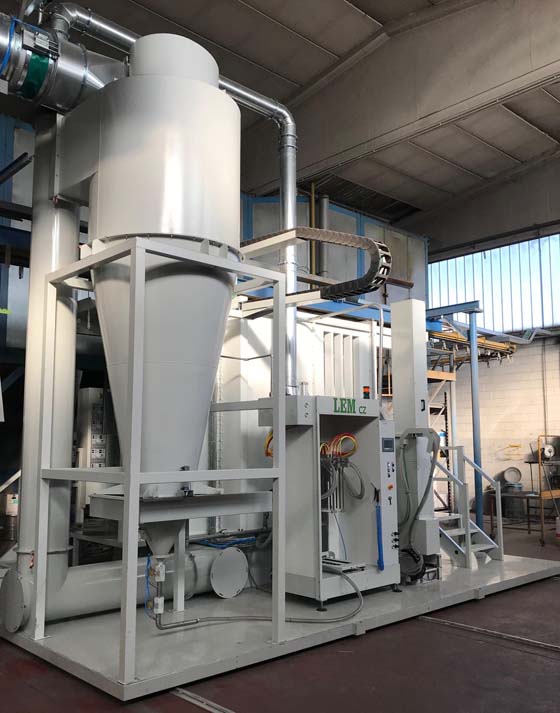

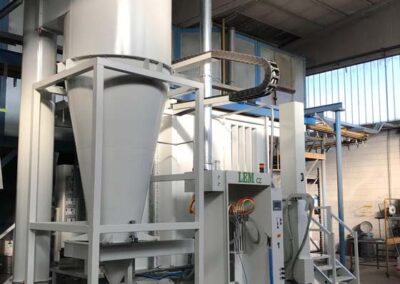

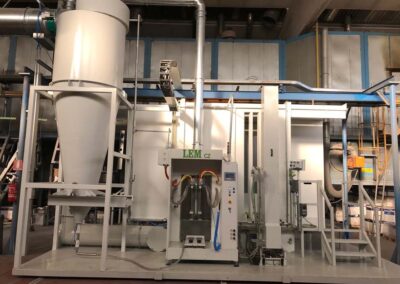

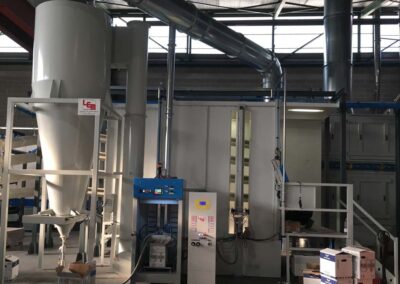

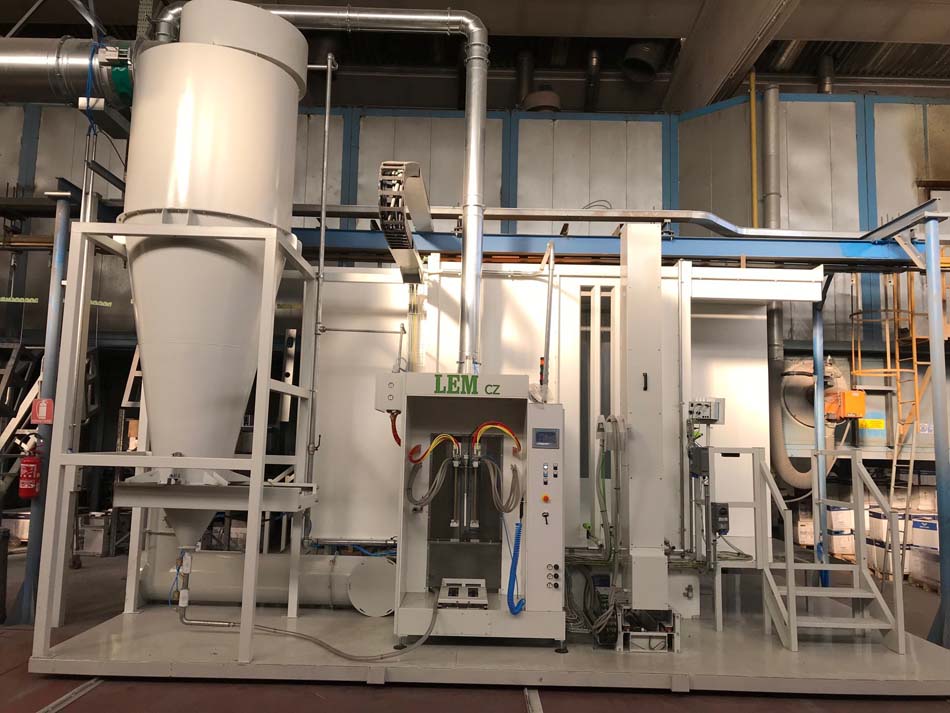

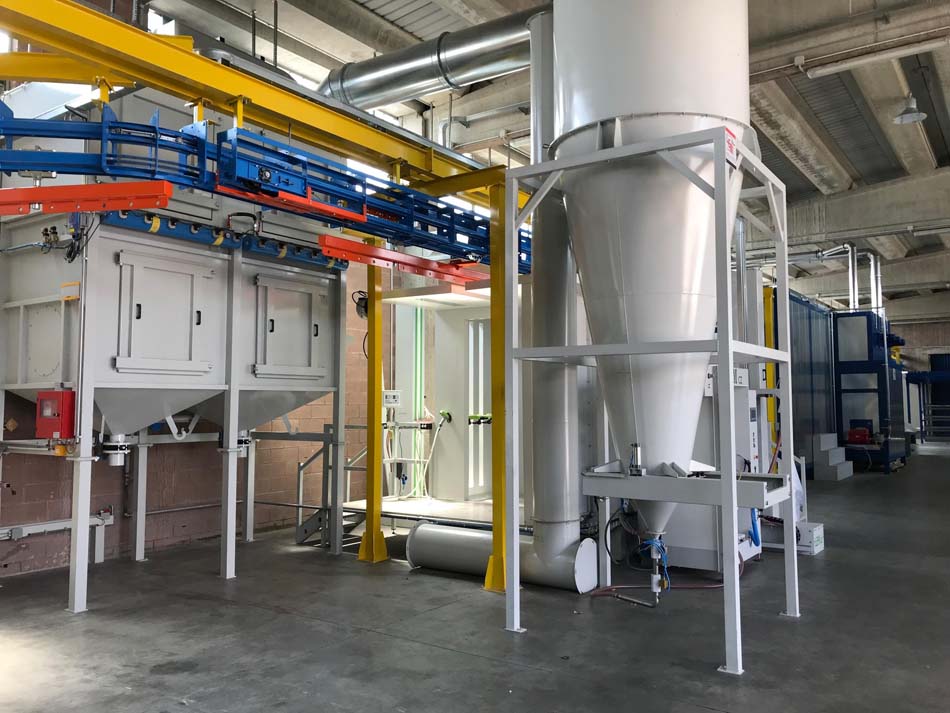

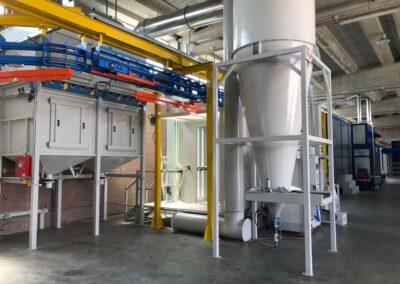

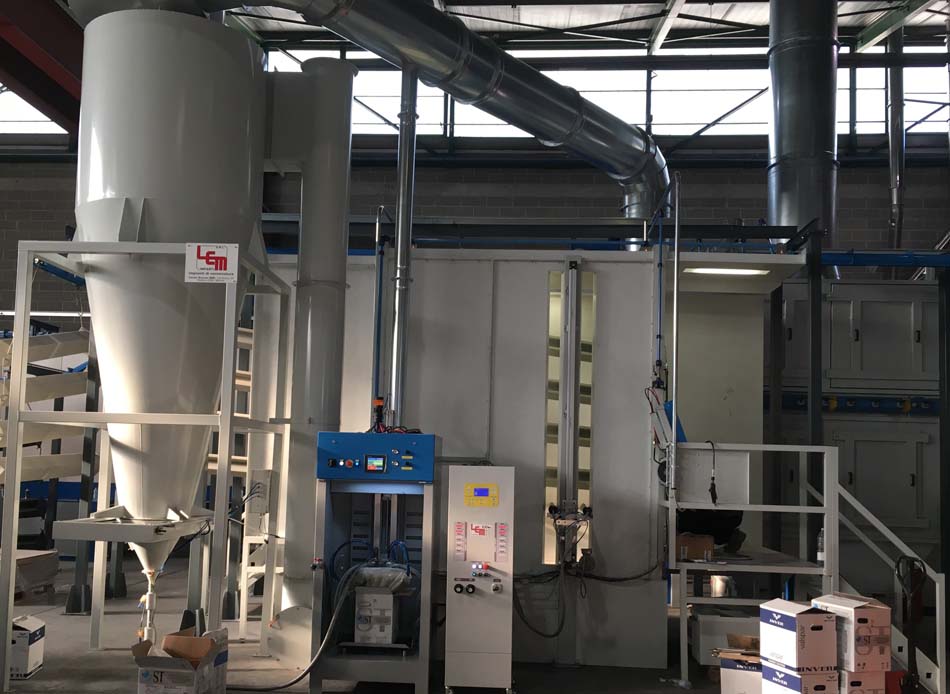

Cyklón s vysokou účinností pro separaci prachových částic, sestávající z:

• centrální cylindrické těleso s připojením pro vstup vzduchu / práškové barvy;
• kónická násypka pro sběr práškové barvy k rekuperaci, instalovaného na kluzných vodících lištách;
• aby byla zajištěno snadné a rychlé čištění během výměny barvy;
• peristaltický ventil pro vracení rekuperované práškové barvy;
• potrubí mezi filtrem a cyklónem z pozinkovaný plechu;
• potrubí mezi cyklóne a kabinou z pozinkovaného plechu s regulační klapkou.

Filtrační jednotka skládající se z:
z lakované, vyztužené, nosné konstrukce z pozinkovaného plech o tl. 3mm. Uvnitř boxu je nainstalován filtrační systém, který obsahuje filtrační polyesterové patrony s pneumatickým systémem automatického čištění v protiproudu se zásobníkem na stlačený vzduch, sérií speciálních trysek pro rozvod vzduchu, membránové elektroventily, elektrocentrála na ovládání na regulaci časového intervalu.
Jednotka je vybavena odstředivým ventilátor, spojeným k 3-fázovému, 2-pólovému asynchronnímu motoru.
Sběrný odnímatelný zásobník na odpadní práškovou barvu.

Protipožární systém CO2 BASIC
Systém detekce a signalizace požáru a aktivace dodávky CO2

• 1ks Konvenční řídicí jednotka Smartline 020-2 nebo. RP R s hášecí deskou podle norem EN 12094: 1/2003; EN 54/2; EN54 / 4, kompletní se dvěma bateriemi 12 V, 7 Ah;
• 1ks žluté tlačítko pro obnovu přímého vybíjení (k vnější instalaci);
• 1ks Optický akustický alarm (k vnější instalaci);
• potrubí a průchodky, skříně, příslušenství, 2×1 stíněným kabelem mini v souladu s EN 50200.

Hasicí systém

• 1ks bomba CO2 T-PED 67 l – kg. 45 oxidu uhličitého, kompletní s 1 „rychloproudým ventilem, sifonem, ochranou;
• 1ks Ovládání elektrické aktivace – manuální pro ventil CO2 při 24 Vdc;
• 1ks Alarm pneumatická siréna CO2;
• 1ks stojan s límcem a držákem na bombu 67 l.;
• 2ks CO2 výpouštěcí kovový kužel s 1/2 „přípojkou, kompletní s tryskou (bude definováno ve fázi návrhu);
• Pozinkované ocelové trubky typu API 5L schedula 40/80 a tvarovky ASA 3000, konzoly a spojovací prvky pro potrubí.

Logický popis zařízení
Produkt: Hasivo navržené pro hašení s úplným nasycením je CO2 uskladěné v bombě pro vysokotlaké systémy.
Nabízené zařízení bude automatického – manuálního typu a bude se skládat z vhodně rozložených trubek a rozprašovacích trysek s automatickým hydraulickým výpočtem počítačem.
Bomba bude připevněna ke zdi vhodným sedlem v bezprostřední blízkosti zařízení, které má být chráněno.
Potrubí, které má být použito ke kolektoru, se bude sestávat z ocelové trubky 40/80 a tvarovek ASA 3000 s příslušnými držáky.
Souhlas udělený detektorem, vhodně umístěným k ochraně prostředí (uvnitř lakovací kabiny) aktivuje ovládací povely na bombě prostřednictvím řídicí jednotky alarmu,
Pokud jde o správu zařízení, bude svěřena protipožární centrále vhodně naprogramované.
